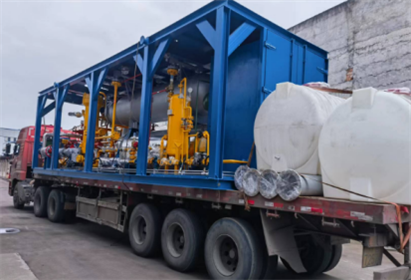

快速投产解决方案：一体化脱水脱烃橇
一体橇以拉瓦尔喷管旋流分离器为核心，集成除砂、制冷、分离、压缩和计量等功能，大幅简化工艺流程，所有设备高度集成一个橇，可将井口天然气回收处理达到符合GB17820-2018气质标准。
适用工况
井口压力：井口天然气最高压力70MPa。①外输管线模式：最低压力要求井口压力与外输压力的压力差≥4MPa；②CNG充装模式：最低压力要求井口压力≥22MPa。如果压力不满足要求，则需要增压。
井口天然气含硫量＜20mg/Nm3；井口天然气二氧化碳量≤3%Mol
技术指标
一体撬撬尺寸：10m×3m×2.8m
加热器撬尺寸：1.2m×0.7m×1.2m（可组合）
最低水(烃)露点：≤-10℃
处理量：2~50×104 m3/d
最大除砂量(0.1mm)：100Kg/d 最大排液量：160 m3/d
技术优势
集成程度高，占地面积小,相当于传统回收工艺的1/3
建设周期短，易搬迁安，最快7天能安装完成并投产
可快速更换拉瓦尔喷管，气量、气质适应性强，日处理量可达2~50万标方
自动化程度高，劳动强度低：自控制系统无缝连接现场仪表，仅需少量日常运维人员
效率高:不存在能量损失, 比等焓节流膨胀制冷的J-T阀、等熵膨胀的膨胀机制冷的效率更高
能耗低、运行成本低：利用气井余压作动力制冷脱水脱烃，外输型橇耗电量仅8KW
标准化程度高，重复利用率高：可以在不同井场重复使用
安全性高：燃烧系统在橇外，保证安全距离，做到本质安全
应用案例
中石化西北局新和县-星火五井直充橇站：井口气-CNG充装
中石油西南分公司盐亭207站临时代采井口气-外输管线
中石油西南分公司永浅3井试采气回收：井口气-外输管线
截止目前共计完成25口井作业，平均每日回收气量约360万标方
 |
 |
 |
